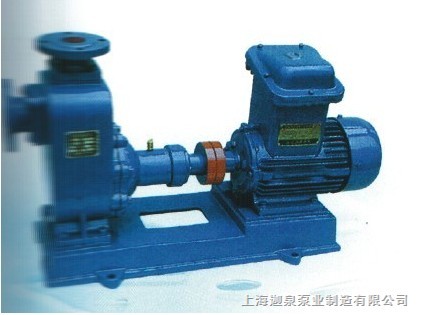

CYZ-A型自吸式離心油泵

-簡介
本單位生產的自吸式油泵是根據國內外有關技術資料經消化、吸收、改進後研製而成的泵類產品，國內空白，該泵適用於石油行業、陸地油庫、油罐車的理想產品，並適合於作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。
CYZ-A型自吸式離心油泵-主要特點
1、屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前隻需保證泵體內儲有定量引油即可。用於油輪或輸
水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、是選用材料精製而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路係統，又改善了勞動條件。
CYZ-A型自吸式離心油泵-結構簡圖

CYZ-A型自吸式離心油泵-安裝圖

CYZ-A型自吸式離心油泵-使用
（一）.起動前的準備及檢查工作：
1.CYZ-A型離心油泵，根據泵的工作運轉狀況，分別采用鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內(nei) 加注黃油，采用機油潤滑的泵，如果油位不足，則加足
之。
2.檢查CYZ-A型自吸式離心油泵殼內(nei) 的儲(chu) 液是否高於(yu) 葉輪的上邊緣，如若不足，可以從(cong) 泵殼上的加液口處直接向泵體(ti)
內(nei) 注入儲(chu) 液，不應在儲(chu) 液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查CYZ-A型自吸式離心油泵的轉動部件是否有卡住磕碰現象。
4.檢查CYZ-A型自吸式離心油泵體(ti) 底腳及各聯結處螺母有無鬆動現象。
5.檢查CYZ-A型自吸式離心油泵軸與(yu) 電動機主軸的同軸度或平行度。
6.檢查CYZ-A型自吸式離心油泵進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控製閥。
（二）.停泵
1.首先必須關(guan) 閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體(ti) 內(nei) 的儲(chu) 液和軸承體(ti) 冷卻室內(nei) 的水放空，以防凍裂機件。

CYZ-A型自吸式離心油泵-故障原因及解決(jue) 方法

故障形式	產(chan) 生原因	排除方法
自吸式油泵不出油	1.泵殼內(nei) 未加儲(chu) 液或儲(chu) 液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體(ti) 不能從(cong) 出口排出	1.加足儲(chu) 液 2.檢查並排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修複或更換 6.使之排出
自吸油泵雜音和振動較大	1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴(yan) 重 5.進出管路內(nei) 有雜物 6.泵與(yu) 電動機兩(liang) 者主軸不同心	1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度
自吸油泵出油量不足	1.葉輪流道與(yu) 吸入管被堵塞 2.葉輪或葉輪密封磨損嚴(yan) 重 3.功率不足或轉速太低	1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速
自吸油泵軸功率 消耗過大	1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內(nei) 流道堵塞或被卡住	1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物

CYZ-A型自吸式離心油泵-性能型譜圖

其他條件
口徑：25-300mm
流量：3.2-500m3/h
揚程：12-80m
轉速：1450/2900r/min
溫度：-20-80℃
材質：鑄鐵、不鏽鋼
密封：耐腐機械密封

CYZ-A型自吸式離心油泵-型號意義(yi)

CYZ-A型自吸式離心油泵-性能參數
