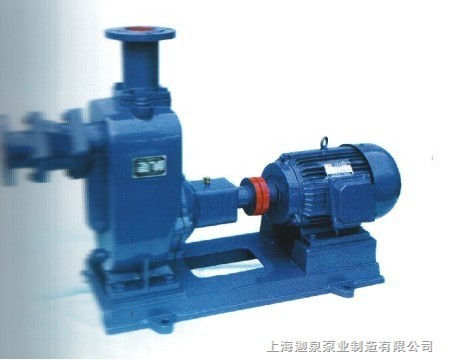

ZW型自吸無堵塞排汙泵-簡介
ZW型自吸式無堵塞排汙泵是在反複研究國內(nei) 外同類技術的基礎上開發成功的一種結構新穎的產(chan) 品。ZW自吸排汙泵集自吸和無堵塞排汙於(yu) 一體(ti) ，采用軸向回流外混式，並通過泵體(ti) 、葉輪流道的獨特設計，即可象 一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體(ti) ，可廣泛 適用於(yu) 市政排汙工程、河塘養(yang) 殖、輕工、造紙、紡織、食品、化工、電業(ye) 、纖維、漿料和混合懸浮等 化工介質理想的雜質泵.ZW自吸排汙泵與(yu) 國內(nei) 同類產(chan) 品相比，具有結構簡單、自吸性能好、排汙能力強、高效節能，使用維修方便等特點，在排汙泵係列產(chan) 品中屬國內(nei) 。各項技術性能指標居國內(nei) ，達到，具有廣闊的應用市場和發展前景。
ZW自吸排汙泵型號意義(yi) :
ZW自吸排汙泵結構簡圖
|
序號
|
部件名稱
|
序號
|
部件名稱
|
 |
|
1
|
進口接管
|
5
|
葉輪
|
|
|
2
|
進口單向閥
|
6
|
機械密封
|
|
|
3
|
出水接管
|
7
|
軸承座
|
|
|
4
|
泵體
|
8
|
泵軸
|
ZW自吸排汙泵-使用範圍:
ZW自吸式無堵塞排汙泵與(yu) 國內(nei) 同類產(chan) 品相比，具有結構簡單、自吸性能好、排汙能力強、高效節能，使用維修方便等特點，在排汙泵係列產(chan) 品中屬國內(nei) 。各項技術性能指標居國內(nei) ，達到，具有廣闊的應用市場和發展前景。1環境溫度≤45℃，介質溫度≤60℃。2.介質PH值鑄鐵泵為(wei) 6～9，不鏽鋼泵為(wei) 1～14。3.通過顆粒直徑為(wei) 泵口徑的60%，纖維長度為(wei) 口徑的5倍。4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米
ZW自吸排汙泵-故障原因及解決(jue) 方法
|
自吸無堵塞排汙泵故障現象 |
自吸無堵塞排汙泵故障原因分析 |
自吸無堵塞排汙泵故障排除方法 |
|
自吸無堵塞排汙泵不出水 |
泵體(ti) 內(nei) 未加儲(chu) 液或儲(chu) 液不足 |
加足 |
|
吸入管路漏氣 |
消除管路漏氣現象 |
|
|
電壓過低 |
調整電壓 |
|
|
吸程過高或吸入管路太長 |
降低吸程或縮短管路 |
|
|
機械密封泄漏過大 |
修理或更換 |
|
|
自吸式排汙泵出水不足 |
因使用不當，葉輪流道或吸入管路被堵塞 |
消除堵塞物 |
|
葉輪磨損嚴(yan) 重 |
更換葉輪 |
|
|
功率不足轉速太低 |
調整至額定轉速 |
|
|
自吸無堵塞排汙泵噪音、振動過大 |
底腳不穩 |
加固 |
|
軸承磨損嚴(yan) 重 |
更換軸承 |
|
|
泵與(yu) 電機主軸不同軸 |
調整同軸度 |
|
|
自吸無堵塞排汙泵軸承溫度過高 |
潤滑脂變質或幹燥 |
更換潤滑脂 |
|
軸承損壞 |
更換 |
|
|
自吸無堵塞排汙泵泄漏 |
聯接螺栓鬆動 |
固緊 |
|
密封件磨損 |
更換 |
1、自吸無堵塞排汙泵安裝前檢查基礎是否水平？ 2、檢查各部件在運輸中有否被損壞？ 3、自吸無堵塞排汙泵本身不允許作為(wei) 管路支承？ 4、自吸無堵塞排汙泵與(yu) 管路應保持良好的密封。檢查泵底座、聯軸器、軸承等連接部位的緊固件有否鬆動？如有鬆動應固緊。 ◆用手轉動聯軸器是否有卡帶或異聲等現象？ ◆打開泵上方的加水閥門，加入儲(chu) 液水不少於(yu) 泵體(ti) 容積的三分之二，關(guan) 閉閥門。以後開機不需再灌引水。 ◆接上電源試轉一下，從(cong) 電機端看，為(wei) 順時針轉向。（嚴(yan) 禁反轉） ◆開機工作，觀察否運行是否正常？若有異常現象，應找出原因，加以排除。
|
型號
|
流量Q
（m3/h） |
揚程
（m） |
電機功率
（KW） |
轉速
（r/min） |
|
25ZW8-15
|
8
|
15
|
1.5
|
2900
|
|
32ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
32ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
40ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
40ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
40ZW15-30
|
15
|
30
|
3
|
2900
|
|
50ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
50ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
50ZW15-30
|
15
|
30
|
3
|
2900
|
|
65ZW30-18
|
30
|
18
|
4
|
1450
|
|
65ZW20-30
|
20
|
30
|
5.5
|
2900
|
|
65ZW15-30
|
15
|
30
|
3
|
2900
|
|
65ZW20-14
|
20
|
14
|
2.2
|
2900
|
|
65ZW25-40
|
25
|
40
|
7.5
|
2900
|
|
65ZW30-50
|
30
|
50
|
11
|
2900
|
|
80ZW40-16
|
40
|
16
|
4
|
1450
|
|
80ZW40-50
|
40
|
50
|
18.5
|
2900
|
|
80ZW65-25
|
65
|
25
|
7.5
|
2900
|
|
80ZW80-35
|
80
|
35
|
15
|
2900
|
|
80ZW50-60
|
50
|
60
|
22
|
2900
|
|
100ZW100-15
|
100
|
15
|
7.5
|
1450
|
|
100ZW80-20
|
80
|
20
|
7.5
|
1450
|
|
100ZW100-20
|
100
|
20
|
11
|
1450
|
|
100ZW100-30
|
100
|
30
|
22
|
2900
|
|
100ZW80-60
|
80
|
60
|
37
|
2900
|
|
100ZW80-80
|
80
|
80
|
45
|
2900
|
|
125ZW120-20
|
120
|
20
|
15
|
1450
|
|
125ZW200-15
|
200
|
15
|
15
|
1450
|
|
150ZW200-15
|
200
|
15
|
15
|
1450
|
|
150ZW250-25
|
250
|
25
|
45
|
2900
|
|
200ZW280-14
|
280
|
14
|
22
|
1450
|
|
200ZW300-18
|
300
|
18
|
37
|
1450
|
|
200ZW280-28
|
280
|
28
|
55
|
1450
|
|
250ZW420-20
|
420
|
20
|
55
|
1450
|
|
300ZW800-14
|
800
|
14
|
55
|
1450
|
