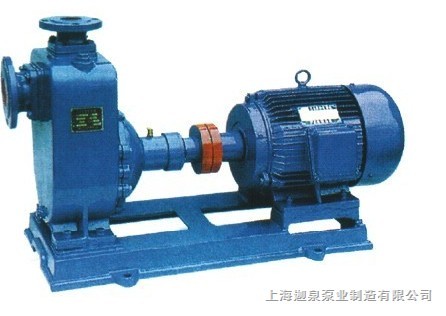

ZX型臥式自吸泵

簡要描述：ZX型臥式自吸泵適用於(yu) 城市環保、建築、消防、化工、製藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。適用於(yu) 清水、海水及帶有酸、堿度的化工介質液體(ti) 和帶有一般糊狀的漿料.

  • 產品型號：ZX型
  • 更新時間：2025-03-06
  • 訪  問  量：5078

詳細介紹

ZX型自吸泵|自吸離心泵|工業(ye) 自吸泵|臥式自吸離心泵-簡介
ZX係列自吸泵是根據國內(nei) 外有關(guan) 技術資料經吸收、消化、改進後研製而成的節能泵類產(chan) 品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，並有較強的自吸能力等優(you) 點。管路不需安裝底閥，工作前隻需保證泵體(ti) 內(nei) 儲(chu) 有定量引液即可。因此簡化了管路係統，又改善了勞動條件。
自吸離心泵應用範圍
1、自吸離心泵適用於(yu) 城市環保、建築、消防、化工、製藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、裝上搖臂式噴頭，又可將水衝(chong) 到空中後，散成細小雨滴進行噴霧，是農(nong) 場、苗圃、果園、茶園的
  良好機具。
3、適用於(yu) 清水、海水及帶有酸、堿度的化工介質液體(ti) 和帶有一般糊狀的漿料（介質粘度、含固量可達
  30%以下）。不同液體(ti) 可采用不同材質。分別於(yu) HT200、ICR18NIGTI、OCR18NIOCR17Ni14M02、
  ICR18NI12M02TI。
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的理想配套泵種。
自吸離心泵結構簡圖




序號
部件名稱
序號
部件名稱
1
進口接管
5
葉輪
2
進口單向閥
6
機械密封
3
出水接管
7
軸承座
4
泵體
8
泵軸








臥式自吸離心泵型號意義(yi)



  臥式自吸離心泵性能參數表

型號
流量Q
揚程（m）
吸程（m）
轉速n（r/min）
自吸性能（min/5m）
功率（KW）
（m3/h）
（L/S）
軸功率
電機功率
25ZX3.2-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25ZX3.2-32
3.2
0.9
32
6.5
2900
1.8
0.8
1.1
40ZX6.3-20
6.3
1.8
20
6.5
2900
1.9
0.87
11
40ZX10-40
10
2.8
40
6.5
2900
1.5
2.7
4
50ZX15-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50ZX18-20
18
5
20
6.5
2900
1.9
1.8
2.2
50ZX12.5-32
12.5
3.5
32
6.5
2900
1.5
2.1
3
50ZX20-30
20
5.6
30
6.5
2900
1.5
2.6
4
50ZX14-35
14
3.9
35
6.5
2900
1.5
2.7
4
50ZX10-40
10
2.8
40
6.5
2900
1.5
2.7
4
50ZX12.5-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50ZX15-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50ZX20-75
20
5.6
75
6.5
2900
1.3
9.8
11
65ZX30-15
30
8.3
15
6.5
2900
2
1.9
3
65ZX25-32
25
6.9
32
6
2900
1.5
4.4
5.5
80ZX35-13
35
9.7
13
6
2900
3.4
1.9
3
80ZX43-17
43
12
17
6
2900
1.8
3.1
4
80ZX40-22
40
11.1
22
6
2900
1.9
4.4
5.5
80ZX50-25
50
13.9
25
6
2900
1.5
5.2
7.5
80ZX50-32
50
13.9
32
6
2900
1.5
6.8
7.5
80ZX60-55
60
16.7
55
6
2900
1.5
15
18.5
80ZX60-70
60
16.7
70
6
2900
1.2
20.1
22
100ZX100-20
100
27.8
20
6
2900
1.8
7.8
11
100ZX100-40
100
27.8
40
6
2900
1.8
16.3
22
100ZX100-65
100
27.8
65
6
2900
1.8
27.7
30
100ZX70-75
70
19.4
75
6
2900
1.8
24.2
30
150ZX170-55
170
47.2
55
5
2900
1.8
39.2
45
150ZX170-65
170
47.2
65
5
2900
1.3
46.3
55
150ZX160-80
160
44.4
80
5
2900
1.2
53.6
55
200ZX400-32
400
111.1
32
5
1450
2
52.1
55
200ZX280-63
280
77.8
63
5
1450
1.5
73.9
90
200ZX350-65
350
97.2
65
5
1450
1.5
97.2
110
250ZX550-32
550
152.8
32
5
1450
2
72.3
75
250ZX400-50
400
111.1
50
5
1450
2
80
90
250ZX450-55
450
125
55
5
1450
2
102.1
110
250ZX400-75
400
111.1
75
5
1450
1.5
125.6
132
300ZX600-32
600
166.7
32
5
1450
2
79.2
90
300ZX500-50
500
138.9
50
5
1450
2
104.6
110
300ZX550-55
550
152.8
55
5
1450
2
117.6
132


臥式自吸離心泵適應範圍
流 量：3.2～550m3/h
揚 程：12～80m
電機功率：0.75～132kw
口 徑：25～300mm
吸 程：5～6.5m

自吸離心泵故障原因及解決(jue) 方法

故障現象

原因分析

排除方法

ZX  自吸離心泵不出水

1.泵殼內(nei) 未加儲(chu) 液或儲(chu) 液不足
2.吸入管路漏氣
3.轉速太低
4.吸程太高或吸入管路過長
5.機械密封泄漏量過大
6.吸入管路氣體(ti) 不能從(cong) 出口排出

1.加足儲(chu) 液
2.檢查並排除漏氣現象
3.調整轉速
4.降低吸程或縮短吸入管路
5.修複或更換
6.使之排出

ZX  自吸離心泵雜音和振動較大

1.底腳不穩
2.泵軸彎曲
3.汽蝕現象
4.軸承磨損嚴(yan) 重
5.進口管路內(nei) 有雜物
6.泵與(yu) 電動機兩(liang) 者主軸不同心

1.加固
2.更換或校正
3.調整工況
4.更換
5.清除雜物
6.調整同軸度

ZX  自吸離心泵出水量不足

1.葉輪流道與(yu) 吸入管被堵塞
2.葉輪或葉輪密封磨損嚴(yan) 重
3.功率不足或轉速太低

1.排除堵塞物
2.更換口環
3.加足功率、調至額定轉速

ZX  自吸離心泵軸功率消耗過大

1.流量過大
2.轉速太高
3.泵軸彎曲或葉輪卡碰
4.泵內(nei) 流道堵塞或被卡住

1.升高出口壓力
2.適當降低
3.更換或校正
4.排隊堵塞物
