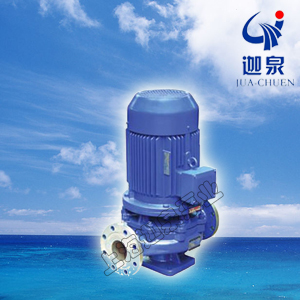

ISG型係列立式管道離心泵

ISG型係列立式管道離心泵-簡介
ISG型管道離心泵根據IS型離心泵與(yu) 管道泵之性能參數，參照ISO2858和的國家管道離心泵標準JB/T53058-93進行設計製造的高效節能產(chan) 品。該泵采用國內(nei) 水力模型優(you) 化設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵、、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產(chan) 品。　　
立式管道離心泵的基本構造是由六部分組成的分別是葉輪，泵體(ti) ，泵軸，軸承，密封環，填料函。
1、葉輪是離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內(nei) 外表麵要求光滑，以減少水流的摩擦損失。
2、泵體(ti) 也稱泵殼，它是水泵的主體(ti) 。起到支撐固定作用，並與(yu) 安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳(chuan) 給葉輪，所以它是傳(chuan) 遞機械能的主要部件。
4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩(liang) 種。滾動軸承使用牛油作為(wei) 潤滑劑加油要適當一般為(wei) 2/3～3/4的體(ti) 積太多會(hui) 發熱，太少又有響聲並發熱！滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出並且漂賤，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度在85度一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進水）並及時處理！
5、密封環又稱減漏環。葉輪進口與(yu) 泵殼間的間隙過大會(hui) 造成泵內(nei) 高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低！間隙過小會(hui) 造成葉輪與(yu) 泵殼摩擦產(chan) 生磨損。為(wei) 了增加回流阻力減少內(nei) 漏，延緩葉輪和泵殼的所，在泵殼內(nei) 緣和葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為(wei) 宜。
6、填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用主要是為(wei) 了封閉泵殼與(yu) 泵軸之間的空隙，不讓泵內(nei) 的水流不流到外麵來也不讓外麵的空氣進入到泵內(nei) 。始終保持水泵內(nei) 的真空！當泵軸與(yu) 填料摩擦產(chan) 生熱量就要靠水封管住水到水封圈內(nei) 使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個(ge) 小時左右就要對填料進行更換。

ISG型係列立式管道離心泵-產(chan) 品用途
1、ISG型管道離心泵，供輸送清水及物理化學性質類似於(yu) 清水的其他液體(ti) 之用，適用於(yu) 工業(ye) 和城市給排水，高層建築增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用於(yu) 能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖係統循環用泵，IRG使用溫度T：≤120℃、GRG使用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體(ti) 顆粒，具有腐蝕性，粘度類似於(yu) 水的液體(ti) ，適用於(yu) 石油、化工、冶金、電力、造紙、食品、製藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產(chan) 品，使用溫度T：-20℃-120℃。

 ISG型係列立式管道離心泵-工作條件
1、吸入壓力≤1.0Mpa，或泵係統工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為(wei) 2.5Mpa,訂貨時請注明係統工作壓力。泵係統工作壓力大於(yu) 1.6Mpa時應在訂貨時另行提出。以便在製造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95%。
3、所輸送介質中固體(ti) 顆粒體(ti) 積含量不超過單位體(ti) 積的0.1%，粒度<0.2mm.
注：如使用介質為(wei) 帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

 ISG型係列立式管道離心泵-型號意義(yi)
 例如：ISG100-160（I）AB
ISG-立式離心泵
100-泵進、出口公稱直徑（mm）
160-葉輪名義(yi) 直徑（mm）
I-流量分類
AB-葉輪經、二次切割

ISG型係列立式離心泵
編號	型號	流量（m3/h）	流量 （L/S）	揚程 （m）	效率 （%）	轉速 （r/min）	電機功率 （kw）	汽蝕餘量 （m）
1001	15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.5
1002	20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	19 34 35	2800	0.37	2.5
1003	20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2800	0.75	2.5
1004	25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.5
1005	25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.5
1006	25-125A	2.5 3.5 4.5	0.69 0.97 1.25	17 16 14	35	2900	0.75	2.5
1007	25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.5
1008	25-160A	2.5 3.5 4.5	0.69 0.97 1.25	29 28 26	31	2900	1.1	2.5
1009	32-125	4.5 4 6.5	1.25 1.39 1.58	20.5 20 18	29 38 38	2900	0.75	2.5
1010	32-125A	3.3 4.5 5.7	1.22 1.75 2.31	17 16 14	37	2900	0.75	2.5
1011	40-100	4.4 6.3 8.3	1.11 1.53 1.94	13.2 12.5 11.3	48 54 53	2900	0.55	2.5
1012	40-100A	4 5.5 7	1.22 1.75 2.31	10.6 10 9	47 52.6 54	2900	0.37	2.5
1013	40-125	4.4 6.3 8.3	1.11 1.53 1.94	20.5 20 18.5	36 46 43	2900	1.1	2.5
1014	40-125A	4 5.5 7	1.22 1.75 1.94	16.3 16 15.5	40 44 42.5	2900	0.75	2.5
1015	40-160	4.4 6.3 8.3	1.22 1.75 2.31	33.2 32 30.2	34 40 42	2900	2.2	2.5
1016	40-160A	4 5.5 7	1.11 1.53 1.94	29 28 26.6	33 38 39	2900	1.5	2.5
1017	40-160B	3.5 5 6.5	0.97 1.39 1.80	25 24 22.5	31.5 37 39	2900	1.1	2.5
1018	40-200	4.4 6.3 8.3	1.22 1.75 2.31	50.5 50 48	26 33 35	2900	4.0	2.5
1019	40-200A	4 5.5 7	1.11 1.53 1.94	44.6 44 42.7	26 31 32	2900	3.0	2.5
1020	40-200B	3.5 5 6.5	0.97 1.39 1.80	39 38 36	29	2900	2.2	2.5
1021	40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 27.5 28	2900	7.5	2.5
1022	40-250A	4 5.5 7	1.11 1.53 1.94	72.5 70 65	24 26 24.5	2900	5.5	2.5
1023	40-250B	3.5 5 6.5	0.097 1.39 1.80	63 60 55	25	2900	4.0	2.5
1024	40-100（I）	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.5
1025	40-100（I）A	8 11 14	2.22 3.05 3.89	10.5 10 9	60	2900	0.75	2.5
1026	40-125（I）	8.8 12.5 16.3	2.44 3.05 3.89	21.5 20 17.8	49 58 58	2900	1.5	2.5
1027	40-125（I）A	8 11 14	2.22 3.05 3.89	17.0 16 14.3	56	2900	1.1	2.5
1028	40-160（I）	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
1029	40-160（I）A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5

管道離心泵訂貨須知:
一、①管道離心泵產品名稱與型號②管道離心泵口徑③管道離心泵揚程（m）④管道離心泵電機功率（KW）⑥管道離心泵轉速（r/min）⑦管道離心泵電壓〔V〕⑧管道離心泵吸程（m）⑨管道離心泵是否帶附件以便我們的為您正確選型。
